原 理：高溫節(jié)能耐腐蝕涂料采用過渡族元素氧化物和氧化鋯、硅酸鹽耐火材 料，高溫摻雜形成固溶體，既增加了雜質能級，提高紅外輻射系數(shù)，又保持由 O-Si-O 鍵維系的空間結構和相應的耐熱性、高強度、耐 腐蝕性、耐磨性等優(yōu)異 性能。提高涂層的整體強度和致密性。 稀土元素氧化物（如 Y2O3）的摻入能提高反應物的活性，同時也是摻雜和 穩(wěn)定涂層結構的優(yōu)選材料。 性能特點：

1）高溫節(jié)能耐腐蝕涂料的涂層結構致密，可隔開腐蝕氣氛；

2）高溫節(jié)能耐腐蝕涂料與基體結合力強，涂層能滲透基體形成過渡層 和涂層的結構，耐機械沖擊和熱沖擊；

3）高溫節(jié)能耐腐蝕涂料具有高強度、耐磨、耐腐蝕、耐高溫的特點。

4）高溫節(jié)能耐腐蝕涂料的涂層是多成分組成的細晶陶瓷，涂層的輻射 波譜能覆蓋任何待加熱工件的吸收波譜，涂層的吸收波譜能匹配熱源燃燒的輻射波源。

施工：

1.基體處理 涂裝作業(yè)前，應去除基體表面的油污、殘銹、氧化皮等。 推薦使用具有中度堿性的水性清洗劑清除油污，然后用清水沖凈。 所有待涂鋼材表面必須噴丸或噴砂達到 ISO8501-1（GB8923-88）Sa2.5 級 要求。局部修補涂層時，鋼材表面必須打磨到 ISO8501-1（GB8923-88）St3 級。 噴丸、噴砂過程中和施工后，鋼材表面必須避免油脂重新沾污。噴砂用壓縮 空氣必須裝有性能良好的油水分離器。除銹后的鋼材必須嚴格避免重復沾污油 脂。質量檢查人員和涂裝施工人員不可穿戴沾有油污的工作鞋、工作服、手套對 未涂裝的鋼結構進行質量檢查和涂裝施工。 表面粗糙度要求控制在 25~40μm范圍內。

2.環(huán)境條件

涂裝作業(yè)應在噴砂除銹后盡快進行，一般不應超過 8 h。鋼材表面溫度和環(huán) 境溫度一般不低于 10℃，表面溫度至少應高于露點 3 ℃以上�？諝庀鄬�濕度不 超過 85 %；當環(huán)境溫度為 5~10 ℃時，應視涂層表干速度，如果表干在 30min 之內，則可以施工。5 ℃以下應停止施工。

3.涂裝

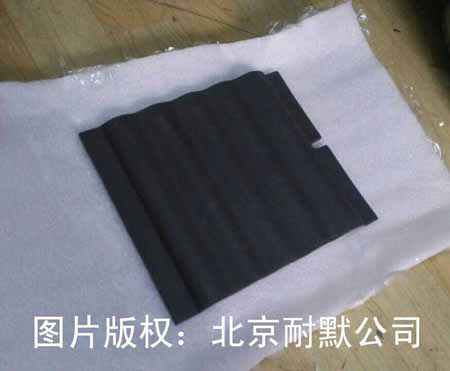

高溫節(jié)能耐腐蝕涂料可采用刷涂、輥涂和刮涂方法施工，推薦使用刮涂 方法。每道刮涂厚度在 2~3 mm，完全干燥后繼續(xù)下一道施工。 應用范圍： 工作溫度：800~1600 ℃ 適用爐體：陶瓷窯爐、水泥窯爐、軋鋼加熱爐、燒結爐、沸騰爐、鍋爐、反 射爐等。 適用基體：中性或酸性耐火磚、澆注料、陶瓷纖維等。 儲 存： 高溫節(jié)能耐腐蝕涂料產品應保存在干燥通風庫房內，避免冷凍和暴曬， 運輸和儲存在 5~40 ℃溫度范圍內。產品自包裝之日起，有效儲存期 6 個月，如 超過有效儲存期，經檢驗，各項指標合格后，仍可使用。
